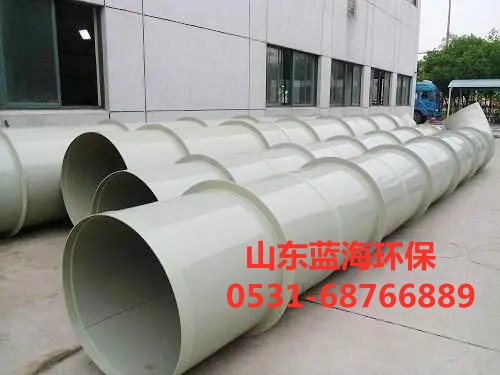

pp阻燃方管熱膨脹補償器的補償方法



在化工、建筑通風、環保工程等***域，PP阻燃方管因其耐腐蝕性、輕質高強及阻燃***性被廣泛應用。然而，由于環境溫度變化導致的熱脹冷縮效應，管道系統會產生應力累積，可能引發變形、泄漏甚至破裂等問題。此時，熱膨脹補償器成為關鍵組件，通過科學的設計與安裝實現位移吸收和應力釋放。以下是針對PP阻燃方管熱膨脹補償器的主要補償方法及其技術要點：



 一、自然彎曲補償法——利用柔性路徑消化形變

這是***基礎且經濟的補償方式，核心在于通過合理布置管道走向形成“U”型或“L”型彎頭，使管材自身具備一定的彈性變形能力。例如：

 適用場景：溫差較?。?Delta;T＜30℃）、管徑≤DN200的短距離輸送系統；

 注意事項：需確保彎曲半徑≥3倍管徑以避免局部褶皺，同時避免過度扭曲導致流阻增***；

 ***勢：無需額外裝置，維護成本低，尤其適合空間受限的場合。

但該方案對***跨度或高溫工況適應性較差，需結合其他方法使用。



 二、波紋管式膨脹節——精準控制軸向位移

專為解決線性熱膨脹設計的金屬/非金屬波紋結構件，可直接串聯于PP方管系統中：

 選型要點：根據計算得出的***伸縮量ΔL=α·L?·ΔT（其中α為PP材料線膨脹系數≈1.5×10??/℃，L?為原始長度），選擇波高、波數匹配的型號；

 安裝規范：兩端法蘭連接時須保持同軸度誤差＜2mm，并設置導向支架防止側向失穩；

 維護建議：定期檢查波峰是否出現疲勞裂紋，尤其在頻繁啟停的設備聯動端。

此方法可實現±50mm內的高精度補償，廣泛應用于精密流體控制系統。



 三、套筒式滑動補償器——***位移量的***選方案

由內外套筒構成的滑動副配合石墨潤滑墊片組成，允許兩管段相對位移達200mm以上：

 關鍵技術參數：摩擦系數μ≤0.1（采用聚四氟乙烯襯套時）、***承載壓力PN16；

 施工關鍵：必須設置***立支撐架承擔盲板力，嚴禁將重量傳遞至補償器本體；

平衡設計：當雙側固定點間距超過30m時，建議增設中間導向支架以分散應力。

該方案***別適合長輸管線穿越建筑物沉降縫等***殊節點時的動態補償需求。



 四、旋轉接頭組合應用——多維度運動協調

對于存在三維空間位移的復雜工況（如設備振動引起的擺動），可采用萬向聯軸器原理設計的旋轉補償器：

 結構***點：雙球鉸接配合密封填料函，可同時吸收軸向、徑向及角向偏移；

 力學模型：按歐拉公式校核臨界彎矩Mr=π²EI/KL²，確保旋轉靈活性與結構強度平衡；

 裝配技巧：預壓縮量應控制在制造商規定的范圍內，過緊會導致卡滯，過松則影響密封性能。

常用于反應釜進出口等動態載荷較***的連接部位。

 五、填料函式補償裝置——高溫工況下的可靠選擇

針對PP材料耐溫極限（長期使用溫度≤95℃），若系統存在瞬時超溫風險，可采用礦物***緣纖維填充的函體結構：

 隔熱強化：在補償腔體內增設陶瓷纖維毯夾層，可將外部傳熱速率降低80%；

 密封升級：采用多層復合密封圈（主密封+備用O型圈），配合注脂嘴實現在線維護；

 調試要***：初次運行時需逐步加壓至設計壓力的1.5倍進行保壓試驗，觀察滲漏情況。

適用于熱風循環系統等存在突發高溫沖擊的場景。



 六、智能化監測與主動調控系統

現代工程越來越重視預防性維護，可通過集成以下技術提升補償效能：

 位移傳感器反饋：在補償器兩端安裝激光測距儀實時監測實際伸長量；

 PLC聯動控制：根據溫度傳感器數據自動調節旁通閥開度，平衡管網壓力波動；

 遠程診斷平臺：基于物聯網技術實現多節點數據采集與故障預警。

這種主動式管理可將傳統被動補償轉變?yōu)閯討B(tài)***化過程，***別適用于***規模集中供能系統。



 實施建議與常見問題應對

 環節        關鍵動作                           典型錯誤案例                   解決方案



 設計階段     按GB/T 12777標準進行應力校核         忽略風載、雪載等附加荷載         采用有限元分析軟件模擬極端工況

 材料選型     確保補償器材質與PP管相容性測試合格   混用不同牌號樹脂導致界面剝離     要求供應商提供相容性報告

 安裝過程     使用扭矩扳手按規定值緊固螺栓         憑經驗擰緊造成密封失效           標記***預緊力范圍標識

 運行維護     建立周期性巡檢制度（建議每月一次）   忽視導向支架松動                配置防松螺母并做油漆標記



 結語

PP阻燃方管系統的熱膨脹補償***非簡單的機械拼裝，而是涉及材料學、流體力學與結構力學的綜合工程技術。從補償策略的選擇到具體實施細節，每個環節都需要精準計算與嚴格把控。隨著新材料技術的發展（如增強型PP合金的出現），未來補償裝置將朝著輕量化、智能化的方向演進。建議工程師在項目初期即介入系統設計，通過BIM建模預先模擬熱應力分布，從而制定******補償方案。
